STB-f
빔 위치, 방향을 자동으로 정렬하는
레이저 장비 무인화 · 빔 안정화 솔루션.
– 실시간 빔 정렬 – 미세한 변화를 감지해 원래 경로로 복원
– 간편한 설치 – 최종 광학부 입사 전 간편한 설치로 해결
– 활용 분야 – 레이저 공정 무인화, 레이저 실험 환경, 정밀 레이저 작업, 미세 정렬 유지 필요 시, 광섬유 결합 유지, 장거리 빔 전송
제품 사양
| Model | Flat type Stabilizer (STB-F) | ||
| 파장 옵션 | 단일 파장¹⁾ | ① 1064 & 1030 nm ② 532 & 515 nm ③ 355 & 343 nm ④ 266 & 257 nm | |
| 다중 파장 | ① 3파장 : Fundamental²⁾ & SHG³⁾ & THG⁴⁾ ② 4파장 : 3파장 & FHG⁵⁾ | ||
| 구성 | 2×2 축 미러 마운트 | ||
| 최대 입사 빔 크기 | 12 mm | ||
| 각도 범위 | ±2°(±35 mrad) | ||
| 민감도 | 1 μrad | ||
| 빔 프로파일 재생 속도 | 5 Hz | ||
| 빔 위치 해상도 | 단일 파장 : 5.5 μm | 다중 파장 : 6.9 μm | |
| 빔 포인팅 해상도 | 단일 파장 : 22.0 μrad | 다중 파장 : 30.3 μrad | |
| 시스템 평균 투과율 | 98.3% | ||
| 크기 | 250(W) × 150(D) × 85(H) mm³ | ||
1) Custom wavelength upon request 3) SHG : Second Harmonic Generation(535 & 515 nm) 5) FHG : Fourth Harmonic Generation(266 & 257 nm)
2) Fundamental : 1064 & 1030 nm dd4) THG : Third Harmonic Generation(355 & 343 nm)

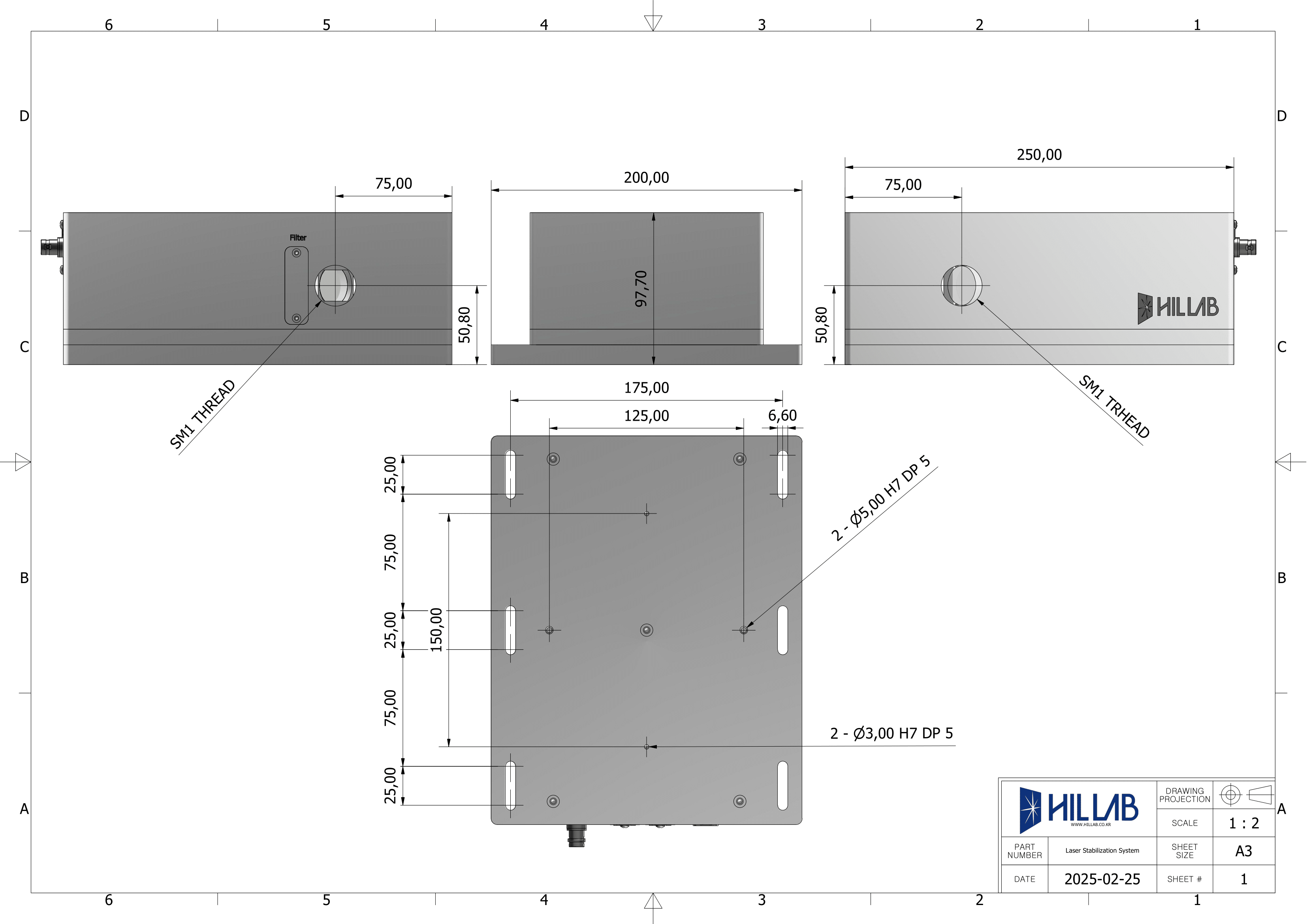

도면
하드웨어
소프트웨어
참고자료
빔 위치, 방향을 자동으로 정렬하는
레이저 장비 무인화, 빔 안정화 솔루션
실시간 빔 정렬
– 레이저 빔의 미세한 위치, 방향 변화를 감지해 기존 타겟 경로로 레이저 빔 위치, 방향 복원
간편한 설치
– 최종 광학부 입사 전 간편한 설치로 해결
활용 분야
– 레이저 공정 무인화, 레이저 실험 환경, 정밀 레이저 작업, 미세 정렬 유지 필요시, 광섬유 결합유지, 장거리 빔 전송
제품 사양
| Model | Flat Type Stabilizer (STB-F) | ||
| 파장범위¹⁾ | 단일 파장 | ① 1064 & 1030 nm ② 532 & 515 nm ③ 355 & 343 nm ④ 266 & 257 nm | |
| 다중 파장 | ① 3파장 : Fundamental²⁾ & SHG³⁾ & THG⁴⁾ ② 4파장 : 3파장 & FHG⁵⁾ | ||
| 구성 | 2×2 축 미러 마운트 및 Near-field/Far-field 빔 모니터 | ||
| 최대 입사 빔 크기 | 12mm | ||
| 각도 범위 | ±2°(±35mrad) | ||
| 민감도 | 1 μrad | ||
| 빔 프로파일 재생 속도 | 5 Hz | ||
| 빔 위치 해상도 | 단일 파장 : 5.5 μm | 다중 파장 : 6.9 μm | |
| 빔 포인팅 해상도 | 단일 파장 :22.0 μrad | 다중 파장 :30.3 μrad | |
| 시스템 평균 투과율 | 98.3 % | ||
| 크기 | 250(W) × 150(D) × 85(H) mm³ | ||
1) Custom wavelength upon request
2) Fundamental : 1064 & 1030 nm
3) SHG : Second Harmonic Generation(535 & 515 nm)
4) THG : Third Harmonic Generation(355 & 343 nm)
5) FHG : Fourth Harmonic Generation(266 & 257 nm)

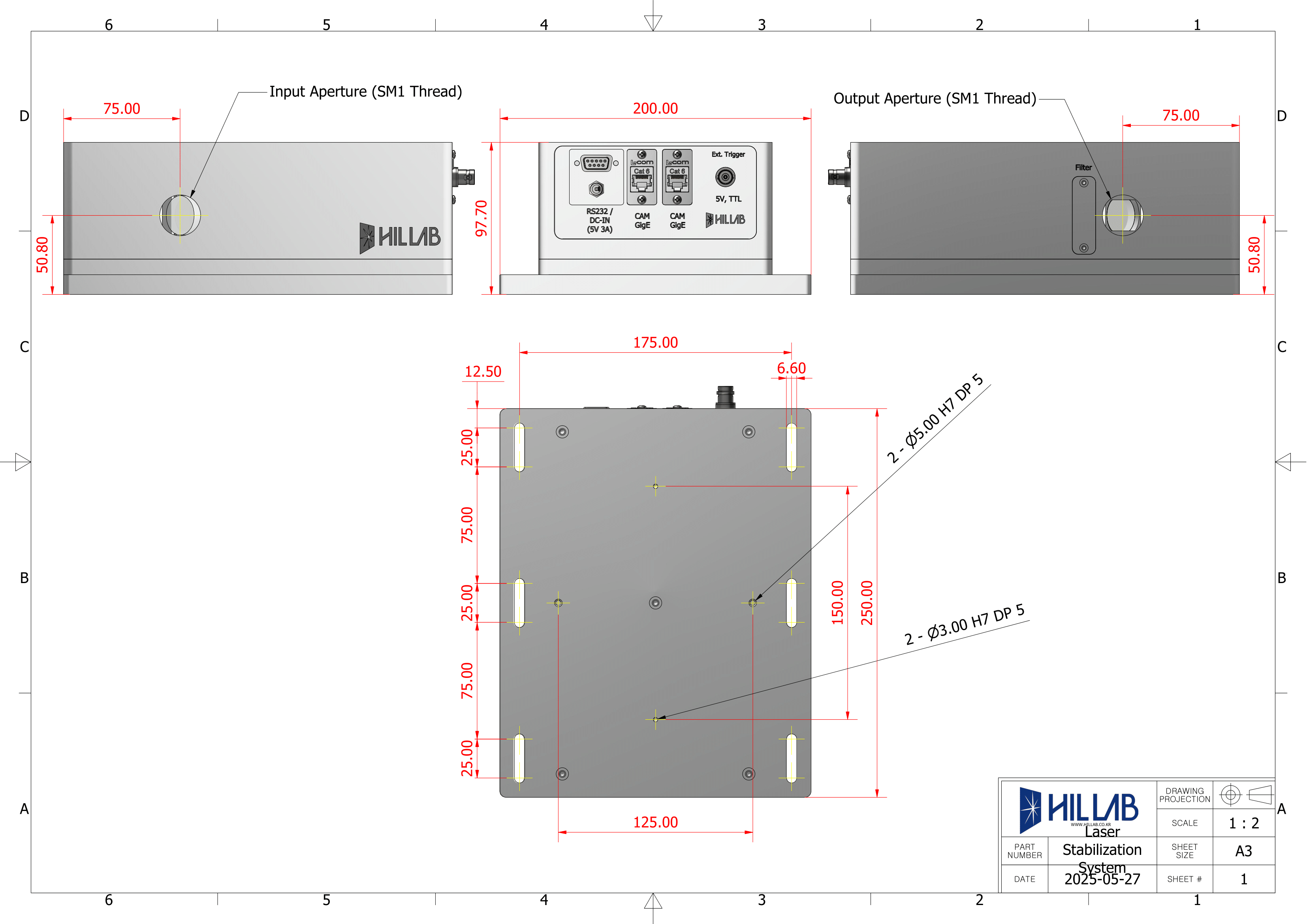

도면
소프트웨어
소프트웨어
